產品型號:WX-S15S
產品價格:電議
產品品牌:萬象系
15666889815
在線咨詢一.水質葉綠素傳感器工作原理
水質葉綠素傳感器又稱在線葉綠素傳感器,葉綠素傳感器,水質葉綠素傳感器是一款用于快速準確,而且可以實現連續監測水質中葉綠速含量的傳感器設備,可以用于湖泊、河流、水庫等自然水體的水質監測,也可以用于工業廢水、城市污水等人工水體的水質監測。通過實時監測水體中葉綠素的含量,可以及時發現水質異常,為水質管理提供科學依據。
在線葉綠素傳感器是一種專門用來檢測葉綠素含量的設備,它的工作原理基于葉綠素的熒光特性和吸光特性。
在自然光或特定波長的光源照射下,葉綠素會吸收光能并發出熒光。這種熒光的強度與葉綠素的含量成正比,因此可以通過檢測熒光的強度來估計葉綠素的含量。
在線葉綠素傳感器的優點是可以實時、快速、無損地測量葉綠素含量,可用于河流、湖泊、池塘、海洋調查、養殖業、飲用水源、藻類和浮游植物狀況的研究、調查和監測。
二.水質葉綠素傳感器技術參數
測量原理 | 熒光法 |
量程范圍 | 0-400ug/L |
分辯率 | 0.01ug/L |
精度 | R2>0.999 |
溫度補償 | 自動溫度補償 |
輸出方式 | RS-485(ModbusRTU 協議) |
存儲溫度 | -5℃~65℃ |
工作環境 | 0℃~50℃ , <0.2MPa |
安裝方式 | 浸入式安裝,3/4NPT 安裝螺紋 |
線纜長度 | 5m |
功耗 | 0.4W,12V 供電 |
供電 | DC:12V~24V |
防護等級 | IP68 |
校準方式 | 兩點校準 |
外殼材質 | 316L 不銹鋼 |
三.尺寸/安裝

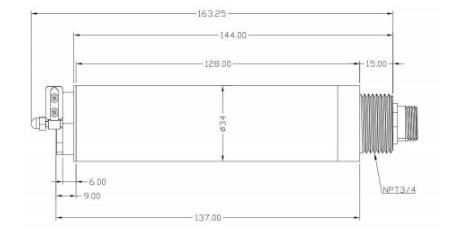

1.尺寸圖

2.接線圖
線纜為4芯屏蔽線:
紅色線—電源線(12~24V)黑色線—地線(GND)
綠色線—485B黃色線—485A
3.安裝
1)現場可根據實際情況,選擇6分(3/4 NPT)螺紋固定安裝或
安裝配件支架安裝,或其他可將傳感器固定的安裝方式。
2)安裝優選固定式安裝,禁止拖鏈式安裝。
3)安裝時要充分考慮水流,液位變化,確保水流可橫穿光路,傳感器在水下10cm或更深處。
4)安裝距離要求:與側壁保持3cm以上,與底部保持10cm以上。
四.維護和保養
1.維護日程
維護項目維護時間備注
清洗傳感器0.5~3天(無刷)4~8周(有刷)
傳感器檢查6個月
更換O型圈1~2年
2.保養方法
1)傳感器外表面檢查,用清水沖洗傳感器的外表面,如果仍有污垢殘留,請用濕潤的軟布進行擦拭,對于一些頑固的污垢,可以在水中加入一些家用洗滌液來清洗。
2)傳感器線纜檢查,檢查線纜外皮是否存在斷裂,正常工作時線纜不應緊繃。
3)測量窗口檢查,檢查是否有臟污,用無塵布進行擦拭。
4)傳感器校準可通過上位機軟件校準,也可以通過自已通過
RS-485發送MODBUS指令自行校準。
3.傳感器校準
3.1零點校準
用棕色燒杯量取適量蒸餾水,將傳感器垂直放在溶液中,傳感器前端離燒杯底部至少10cm,3~5分鐘待數值穩定后進行零點校準。
3.2斜率校準
將傳感器放置于標準溶液中,傳感器前端離燒杯底部至少10cm,3~5分鐘待數值穩定后進行斜率校準。
